Bohrhülsen für Implantatplanung und -Chirurgie
Steco bietet verschiedene Typen von Bohrhülsen aus Titan für den Einsatz in chirurgischen Bohrschablonen.
Von einfacher diagnostische Planung bis hin zur vollen digitalen implantologischen Prozesskette kommen verschieden Hülsen zum Einsatz.
Die Geometriedaten unserer Hülsen sind in vielen Implantatplanungsprogrammen wie z. B. coDiagnostiX, 3Shape Implant Studio, Sicat, SMOP, Exoplan und vielen anderen hinterlegt.
WELCHE BOHRHÜLSE WOFÜR?
Welche Bohrhülse zum Einsatz kommt, hängt von der geplanten Bohrschablone ab. Für einfache Planungsschablonen werden andere Hülsen benötigt als für chirurgische Schablonen, mit denen Bohrer und Implantat geführt werden sollen. Zusätzlich entscheidet der Anspruch an die Genauigkeit der Bohrerführung über die Wahl des Hülsendurchmessers.
StecoGuide bietet verschiedene Typen von Bohrhülsen für den Einsatz in Planungs und Bohrschablonen.
Titan-Einzelhülsen
besonders geeignet zum Einsatz in Planungs- und einfachen Bohrschablonen.
- Zylindrische Bohrhülse
- leicht vermessbar in Röntgenbildern
- universeller Durchmesser (ø2,35 mm Standard Bohrerschaft)
- einfache chirurgische Führung
Die Titan Einzelhülsen gibt es in 5,0 oder 10,0 mm Länge. Der Außendurchmesser beträgt 3,0 mm. Der Innendurchmesser entspricht mit 2,35 mm einem normalen Bohrerschaft. Es gibt die Bohrhülse aber auch mit dem sehr verbreiteten 2,0 mm Durchmesser.
Titan-Doppelhülsen
StecoGuide Doppelhülsen funktionieren als universelle Bohrhülsen für einfache Bohrschablonen
Tube in Tube Prinzip
- verschiedene Bohrer-Durchmesser mit einer Schablone führen
- Außenhülse sitzt fest in der Schablone
- Innenhülsen werden getauscht / gewechselt
Titan-Innenhülsen
Die Innenhülsen des StecoGuide Systems passen alle in die Außenhülsen.
Sie können aber auch ohne Außenhülse als Pilothülse in der Bohrschablone genutzt werden.
Innenhülsen- Bohrhülsen mit Trichter
- leichteres Einführen des Bohrers
- Durchmesser von 1,50 mm bis 2,80 mm
Innenhülsen – Bohrhülsen ohne Trichter
- für Bohrer mit kleinem Tiefenstopp
- passen in Außenhülsen
- Durchmesser von 1,16 und 1,3 mm (MDI Implant, 3M Espe) sowie 2,0; 2,2; 2,35 mm
- Länge 5,0 mm
Titan-Außenhülsen
Wird in Bohrschablone befestigt
- dient als Aufnahme für verschiedene Innenhülsen (Bohrhülsen)
- Durchmesser 3,5 mm
- 2 Längen (5 mm oder 6 mm)
- wird auch Masterhülse oder Führungshülse genannt
offene Außenhülse
seitlich geschlitzte Außenhülse
- Für begrenzte Platzverhältnisse
- Bohrer über gesamte Hülsenlänge einschwenkbar
- Innenhülse oben einschwenken, unten geführt und gegen Kippen gesichert
- passend für alle Titan-Innenhülsen

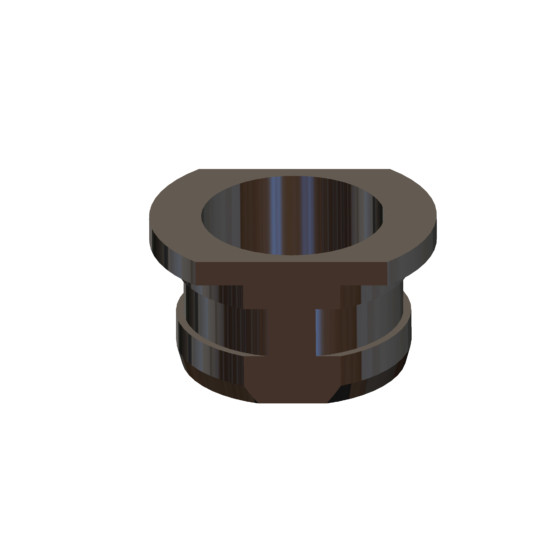

Titan-Führungshülsen
Bohrhülsen für “full-guided” Chirurgiesets
- für Bohrlöffel oder Hülse auf Bohrer Systeme
- Alternative Bohrhülsen für voll navigierte Implantatchirurgie
- Durchmesser und Längen auf die Führungshülsen etablierter Chirurgiesets abgestimmt
Titan-Röntgenkugeln
für einfache chirurgische Planung
- 2,5 oder 5,0 mm Durchmesser
- aus Titan (weniger Artefakte als Stahl)
- Röntgenmesskugeln oder Referenzkugeln
Digitale Schablonenfertigung
Da die Geometrien unserer Bohrhülsen in vielen 3D Implantatplanungsprogrammen bereits hinterlegt sind, werden bei der Herstellung der Bohrschablonen in der Fräsmaschine oder im 3D Drucker die passenden Löcher direkt erzeugt. Selbst die Passung der Hülsen in der Schablone kann beeinflusst werden (Presspassung, Klebepassung).
In der Planungssoftware können die verschiedenen Bohrhülsen aus einer Bibliothek geladen und entlang der Implantatachse positioniert werden. Für einen Tiefenanschlag muss die Distanz zwischen Bohrhülse und Implantat entsprechend der Länge des chirurgischen Instruments eingestellt werden. In einigen Systemen ist der Hülsenabstand bereits voreingestellt.
