Schablonenbohrer für Titan-Einzelhülsen D3,0
Schablonenbohrer für Titan-Einzelhülsen D 3,0 mm
Hinterlässt Presspassung, kein Einkleben der Hülse erforderlich

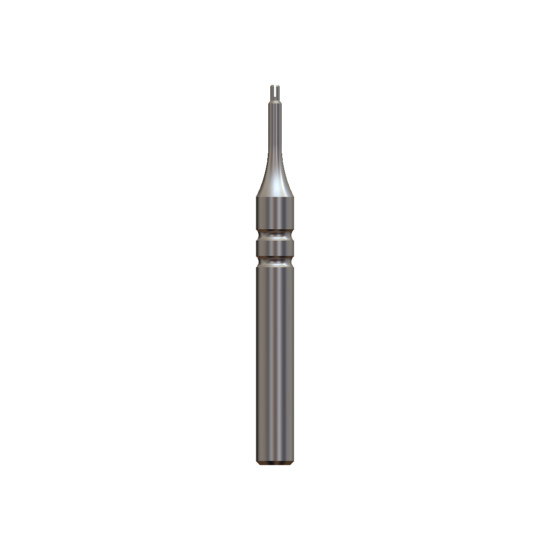

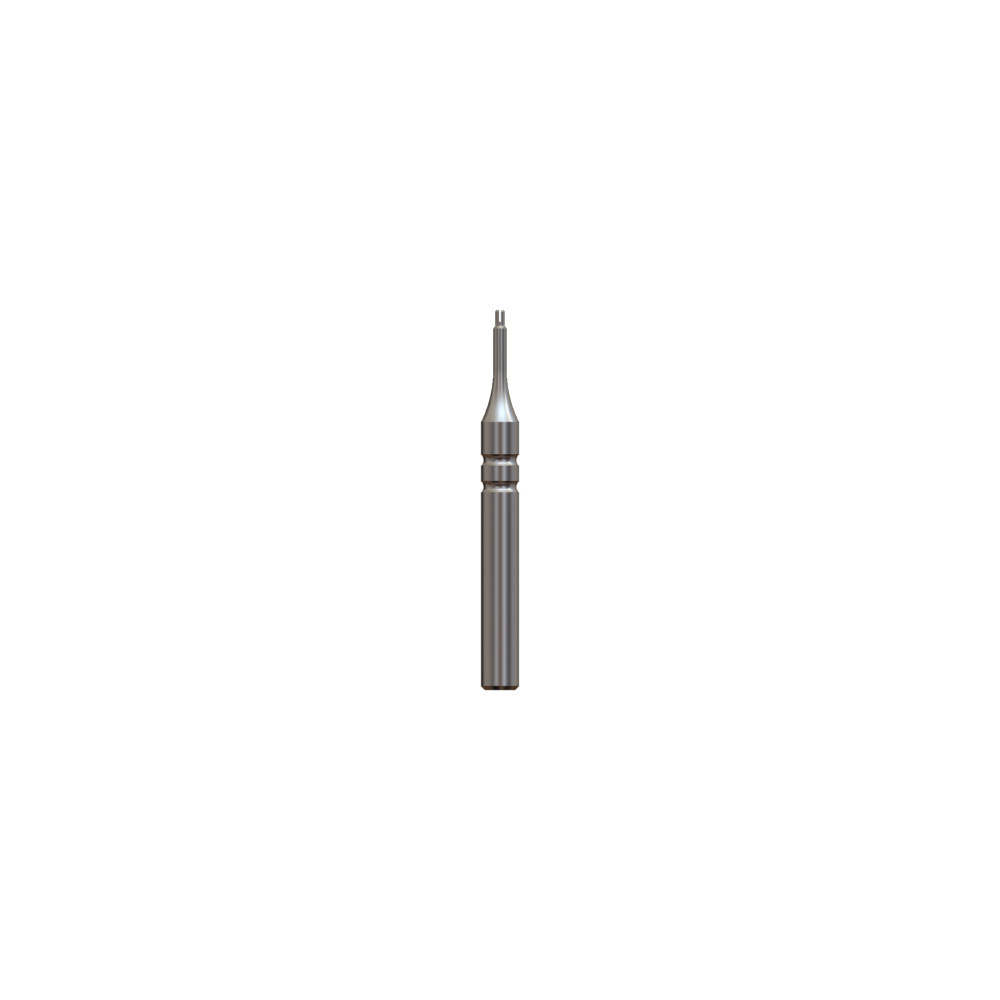

Eindrückwerkzeug für Innenhülsen ø 2,35
Zum leichteren Eindrücken der Hülse in die Schablone
Steco bietet verschiedene Typen von Bohrhülsen aus Titan für den Einsatz in chirurgischen Bohrschablonen.
Von einfacher diagnostische Planung bis hin zur vollen digitalen implantologischen Prozesskette kommen verschieden Hülsen zum Einsatz.
Die Geometriedaten unserer Hülsen sind in vielen Implantatplanungsprogrammen wie z. B. coDiagnostiX, 3Shape Implant Studio, Sicat, SMOP, Exoplan und vielen anderen hinterlegt.
Welche Bohrhülse zum Einsatz kommt, hängt von der geplanten Bohrschablone ab. Für einfache Planungsschablonen werden andere Hülsen benötigt als für chirurgische Schablonen, mit denen Bohrer und Implantat geführt werden sollen. Zusätzlich entscheidet der Anspruch an die Genauigkeit der Bohrerführung über die Wahl des Hülsendurchmessers.
StecoGuide bietet verschiedene Typen von Bohrhülsen für den Einsatz in Planungs und Bohrschablonen.
besonders geeignet zum Einsatz in Planungs- und einfachen Bohrschablonen.
Die Titan Einzelhülsen gibt es in 5,0 oder 10,0 mm Länge. Der Außendurchmesser beträgt 3,0 mm. Der Innendurchmesser entspricht mit 2,35 mm einem normalen Bohrerschaft. Es gibt die Bohrhülse aber auch mit dem sehr verbreiteten 2,0 mm Durchmesser.
StecoGuide Doppelhülsen funktionieren als universelle Bohrhülsen für einfache Bohrschablonen
Tube in Tube Prinzip
Die Innenhülsen des StecoGuide Systems passen alle in die Außenhülsen.
Sie können aber auch ohne Außenhülse als Pilothülse in der Bohrschablone genutzt werden.
Wird in Bohrschablone befestigt
seitlich geschlitzte Außenhülse
Bohrhülsen für “full-guided” Chirurgiesets
für einfache chirurgische Planung
Da die Geometrien unserer Bohrhülsen in vielen 3D Implantatplanungsprogrammen bereits hinterlegt sind, werden bei der Herstellung der Bohrschablonen in der Fräsmaschine oder im 3D Drucker die passenden Löcher direkt erzeugt. Selbst die Passung der Hülsen in der Schablone kann beeinflusst werden (Presspassung, Klebepassung).
In der Planungssoftware können die verschiedenen Bohrhülsen aus einer Bibliothek geladen und entlang der Implantatachse positioniert werden. Für einen Tiefenanschlag muss die Distanz zwischen Bohrhülse und Implantat entsprechend der Länge des chirurgischen Instruments eingestellt werden. In einigen Systemen ist der Hülsenabstand bereits voreingestellt.
